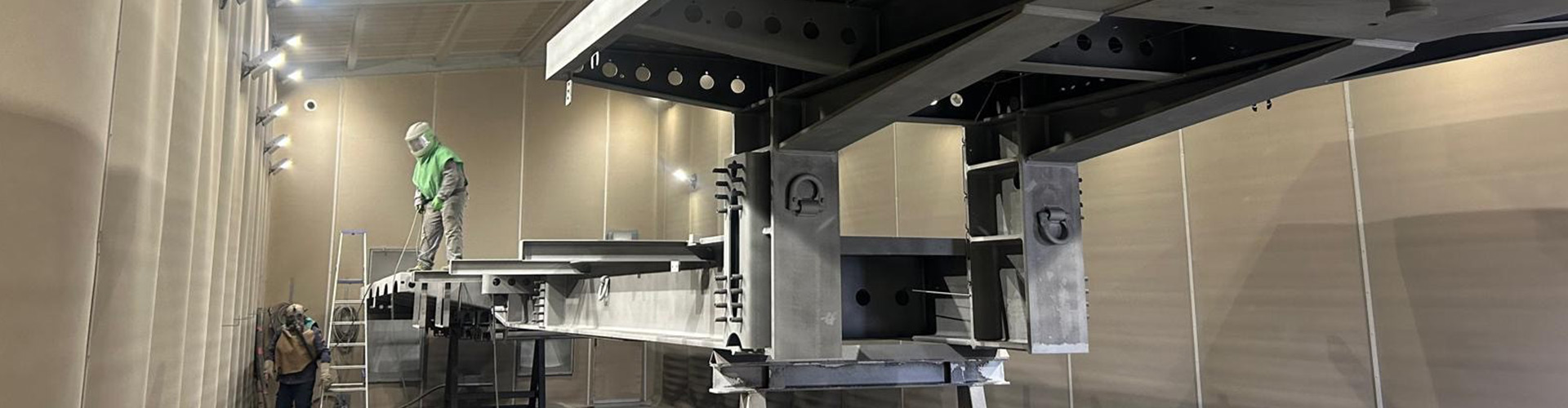

Dimensioni esterne della cabina:

Larghezza mm. 5.770

Altezza mm. 6.540

Lunghezza mm. 18.300



Dimensioni utili della cabina:

Larghezza mm. 5.480

Altezza mm. 5.470

Lunghezza mm. 18.100



Dimensioni del piano grigliato:

Lunghezza mm. 2 x 8.250

Larghezza mm. 3 x 820



Potenza elettrica installata:

– n. 4 motori aspiratori Kw. 9,2 cad.

– n. 4 motore immissione Kw. 9,2 cad.



Potenza termica installata: Kcal/h 650.000

Quantità aria aspirata: m3/h 97.000

Quantità aria immessa: m3/h 95.000



Temperatura in cabina

fase verniciatura: °C 22

fase cottura °C 70

Le caratteristiche principali di un impianto includono:



Abrasivo: graniglia metallica G40-G50
Aria Compressa necessaria: 5.000 lt/min alla pressione di 7 bar
Potenza Complessiva Impegnata: 30 kW



Sabbiatura a Cabina:



Dimensioni cabina: lung. 25 m -largh. 10m – alt. 5m
